99剛玉管適用于各種實(shí)驗(yàn)室金屬、非金屬樣品分析及熔料用。剛玉管主要使用于高溫真空管式電爐，真空氣氛爐。

　　SGM 1700度管式爐是由西格馬(上海)高溫電爐生產(chǎn)的高溫管式爐，1700度管式爐爐管為高純剛玉管。1700度管式爐采用折疊式法蘭，使放樣和取樣更為方便。采用50段升降溫程序控溫，其控溫精度為±1℃.，加熱溫度可以達(dá)到1700℃，適合于對(duì)各種材料進(jìn)行高溫?zé)Y(jié)。

99剛玉管特點(diǎn)：

　　1、純度高：Al2O3>99%，耐化學(xué)腐蝕性好

　　2、耐溫性好，長(zhǎng)期使用在1600℃，短期1800℃

　　3、密度：>3.8 g/cm3

　　4、耐急冷急熱性好，不易炸裂

　　5、注漿成型密度高

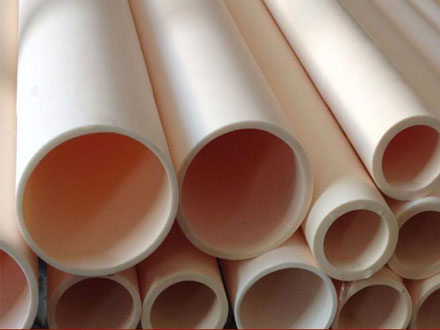

　　可定制大口徑剛玉管、99剛玉通管

99剛玉通管規(guī)格：

剛玉爐管使用注意事項(xiàng)

　　高純剛玉爐管（或坩堝），在利用其高純高溫的優(yōu)質(zhì)特性的同時(shí)，我們必須要遵循剛玉材質(zhì)的固有特性（抗熱震性相對(duì)較差，不耐急冷急熱），在使用過(guò)程中謹(jǐn)慎操作，不當(dāng)操作會(huì)造成爐管或坩堝的炸裂（不會(huì)使用的親，請(qǐng)慎重采購(gòu)）造成爐管或坩堝炸裂的原因分析：

　　A.溫差太大：

　　1.在使用高溫爐管的時(shí)候升溫和降溫速度*好控制5度/分鐘，越慢越好。急冷急熱是導(dǎo)致剛玉爐管斷管的主要原因之一，使用溫度一般不要超過(guò)1650℃；

　　2.請(qǐng)始終保持管內(nèi)清潔，用后及時(shí)清理爐管內(nèi)壁，不要?dú)埩粢恍悠吩诠軆?nèi)，以避免發(fā)生化學(xué)反應(yīng)，造成剛玉管開(kāi)裂；

　　3.在放樣和取樣時(shí)不要高于150度，且要緩慢的從邊緣向中心推進(jìn)。高溫送樣和取樣是造成剛玉管斷裂主要原因，不得用低溫物體觸碰高溫的爐管；

　　4.在需要通氣氛?qǐng)鏊瑲饬髁坎灰^(guò)大，以每分鐘5~10個(gè)氣泡為宜，避免冷氣體流量過(guò)大造成爐管溫差過(guò)大，使?fàn)t管斷裂；

　　5.剛玉管在使用中要在管中放隔熱塞（每側(cè)一個(gè)或兩個(gè)），位置是熱區(qū)和冷區(qū)之間的位置。

　　B.重力形變：高溫使用剛玉爐管，建議在管子兩側(cè)加托架，以免造成管子因?yàn)橹亓ψ冃螖嗔眩?/p>

　　C.其它原因：

　　1.在剛玉爐管里面燒的樣品，特別是要燒到1300℃左右的樣品，含水量要少（含水量是指：吸附水，結(jié)晶水和在加熱過(guò)程中生成的水）；含水量多的樣品建議先將樣品120度左右預(yù)燒一下，排干水分，再放入到剛玉爐管內(nèi)燒結(jié)反應(yīng)；

　　2.新買(mǎi)的爐管子要在5℃/min的升溫速率下，升溫到1300℃烘烤一次然后再用于工作，以消除應(yīng)力和污染物；

　　3.建議升溫速度不要過(guò)快的，升溫速度5~8℃/min，極限速度*快10℃/min，降溫要設(shè)置降溫曲線(xiàn)，*佳升溫速率不得高于10℃/min，降溫速率應(yīng)低于10℃/min

　　(一定要設(shè)置降溫速率，切忌在高溫處直接停止程序）

　　4.建議升降溫速率：500℃以下≤5℃/min;

　　500-800℃≤10℃/min;

　　800-1000℃≤5℃/min;

　　1000-1400℃≤3℃/min;

　　1400-1600℃≤2℃/min

99剛玉管使用注意事項(xiàng)：

　　爐管內(nèi)氣壓不可高于0.02MPa

　　由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內(nèi)通入氣體時(shí)，氣瓶上必須安裝減壓閥，建議在本公司選購(gòu)減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時(shí)會(huì)更加*安全

　　當(dāng)爐體溫度高于1500℃時(shí)，爐管內(nèi)不可處于真空狀態(tài)，爐管內(nèi)的氣壓需和大氣壓相當(dāng)，保持在常壓狀態(tài)

　　進(jìn)入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對(duì)加熱剛玉管的沖擊

　　剛玉管的長(zhǎng)時(shí)間使用溫度＜1750℃

　　對(duì)于樣品加熱的實(shí)驗(yàn)，不建議關(guān)閉爐管法蘭端的抽氣閥和進(jìn)氣閥使用。若需要關(guān)閉氣閥對(duì)樣品加熱，則需時(shí)刻關(guān)注壓力表的示數(shù)，若氣壓表示數(shù)大于0.02MPa，必須立刻打開(kāi)泄氣閥，以防意外發(fā)生（如爐管破裂，法蘭飛出等）

影響電爐配件價(jià)格報(bào)價(jià)因素：

　　大口徑剛玉管：99剛玉通管價(jià)格需要根據(jù)具體的需求才能確定，影響大口徑剛玉管：99剛玉通管價(jià)格因素有：電爐材質(zhì)、爐膛尺寸、額定溫度、電子儀表等綜合配置需求。請(qǐng)咨詢(xún)電爐配件廠(chǎng)家獲取新大口徑剛玉管：99剛玉通管價(jià)格
